細分漩渦氣泵加工精度及工作原理

來源：上海梁瑾機電設備有限公司瀏覽量：載入中...發布時間：2019.12.24

細分漩渦氣泵加工精度及工作原理

漩渦氣泵在工作的過程中其技術含量很高且加工精度也比較精細，其中精密的地方只有幾絲的間隙距離，所以該氣泵比較懼怕內部進入雜物，需要用過濾器增加一道防護，才是長久使用之道。內部葉輪的材質為鋁合金，強度高，重量輕，抗沖擊能力強。

漩渦氣泵過濾器及釋壓閥安裝形式

漩渦氣泵具有結構簡單、體積小、運行可靠、流量穩定、保養較少、低噪聲、壽命長、氣源純凈和耗能少等特點。目前，在國外己得到廣范的應用，特別是在一定流量、壓力范圍內可取代空氣壓縮機、水環泵、滑片泵，并可大大減少設備的投資，尤其是隨著石油、化工、輕工、食品、紡織和環保等行業的快速發展，國內外對旋渦風機的研究與開發將不斷深入升級，其產品規格、數量與日俱增，應用前景十分看好。

漩渦氣泵應用

漩渦氣泵的馬達帶動葉輪轉動，葉輪邊緣是由一小片一小片的大小相同，切削量均勻的風葉組，風葉與風葉之間有一定距離，而且葉輪與機身縫隙很小。當葉輪開始轉動時，泵體內有產生壓力，風機內的特殊設計不會使空氣倒流，空氣通過泵體左側的通道側槽,當它進入泵體內以后經過葉輪旋轉，氣體會被壓縮，由于離心力的原理，數個葉片風向標促使氣體向前積壓運動，泵體內會形成一系列螺旋狀的空氣流動。

旋渦氣泵分解圖

漩渦氣泵經過重復旋轉壓縮后，葉輪刀片之間的空氣會呈螺旋狀加速旋轉，直至能過出氣口排出泵體外，空氣進入泵體內時，沿著一條螺旋形軌道穿過葉輪和側槽，每個葉輪片都會增加壓縮和并使空氣加速,隨著旋轉的不斷進行，氣體的動能會越來越大增加，使得沿側通道通過的氣體壓力進一步增加。當空氣到達側槽與排放法蘭的連接點，氣體即被擠出葉片并通過出口消聲器排出泵體，以供使用。

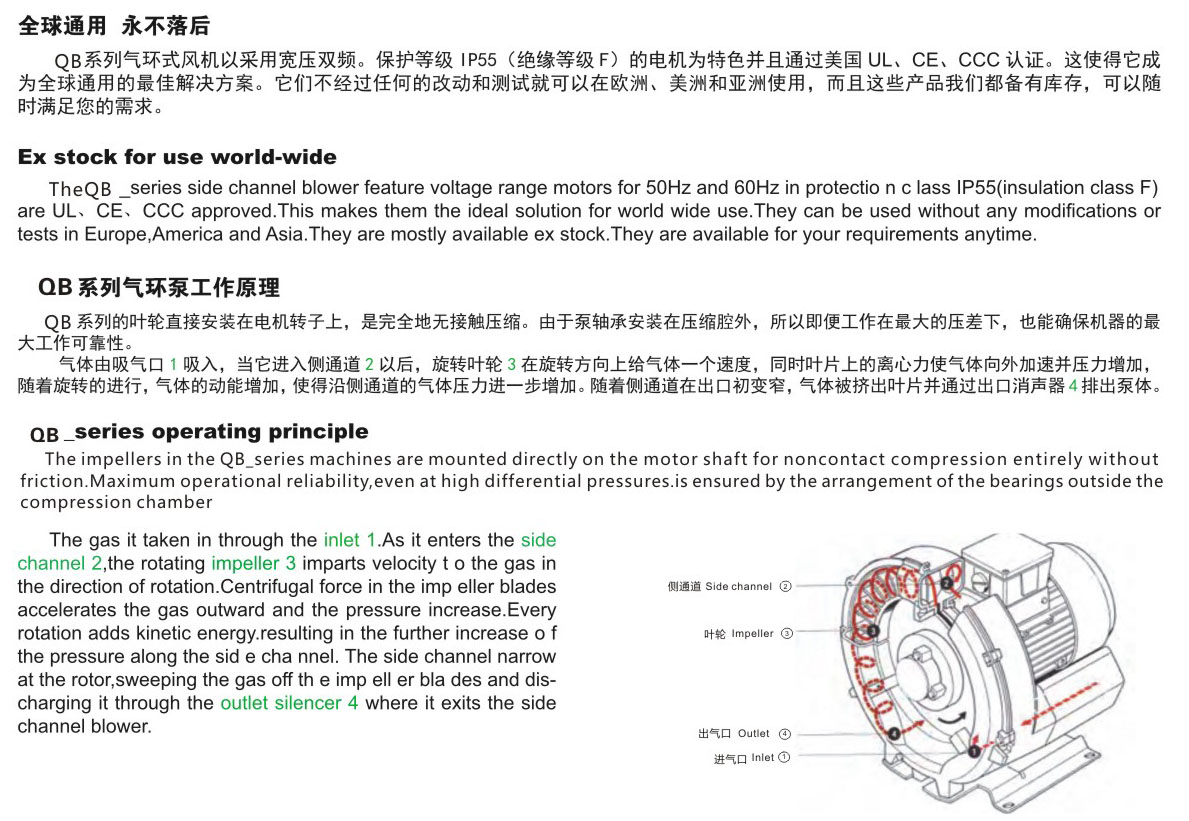

旋渦氣泵工作原理
